基本信息
| 型号 | VAC83-12kV |
| 极数 | 3 |
| 类型 | 断路器 |
| 功能 | 常规断路器 |
| 证书 | ISO9001-2000, CE, CCC |
| 工频耐受电压 | 42kV |
| 雷电冲击耐受电压 | 75kV |
| 触头开距 | 10-12mm |
| 超程 | 2.5-3.5mm |
| 直流分量 | 50% |
| 商标 | VACEM |
| 原产地 | 中国温州 |

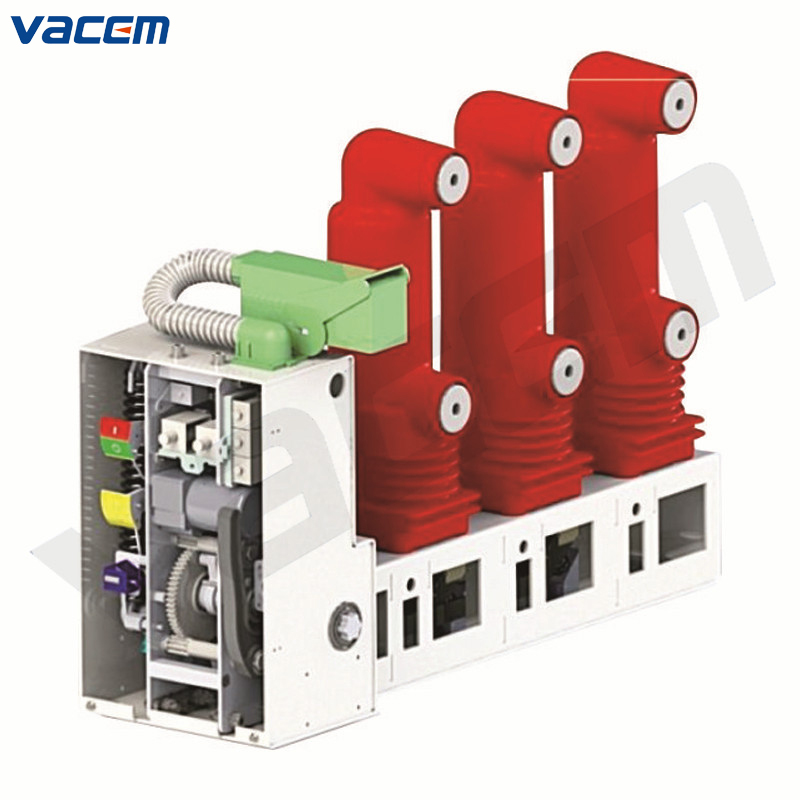

1.概述
VAC83-12kV系列户内高压真空断路器带有侧向操作机构，通过弹簧来存储能量。操作机构可分为手动操作和电动操作两种操作方式。其特性符合IEC标准62271-1 00：2001 高压 交流断路器，JB3855-1996 3.6-4.5kV户内交流高压断路器和GB1984-2003高压交流断路器。
2.产品特点
以不同功能单元为分界，实现全模块话设计。
整体优化设计使功能单元中间实现环节最小化，整个机构只有70多个零件。
机构中没有调整环节，尽量减少维修人员的专业要求。
整个系列产品易操作。
机械操作振动小。
机构带手动储能手柄。
快速更换易损件，无需专用工具。
整个系列机构已通过72小时盐雾试验验证。
3.结构简单可靠
合闸联锁件少，一体化安装方便，有效防止误合闸。
开口采用摩擦式结构，磨损和故障率小，提高机械寿命。
4.主要技术参数
| 项目 | 单位 | 参数 |
| 额定电压 | kV | 12 |
| 额定工频耐受电压 | kV | 42 |
| 额定雷电冲击耐受电压 | kV | 75 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630, 1250, 1600 |
| 额定短路开断电流 | kA | 20, 25, 31.5, 40 |
| 额定峰值耐受电流 | kA | 50, 63, 80, 100 |
| 各相导电回路电阻 | µΩ | ≤40, ≤50 |
| 触头开距 | mm | 11±1 |
| 超程 | mm | 3±0.5 |
| 触头合闸弹跳时间 | ms | ≤2 |
| 三相不同期性 | ms | ≤2 |
| 分闸时间 | ms | ≤50 |
| 合闸时间 | ms | ≤100 |
| 平均分闸速度 | m/s | 0.9~1.3 |
| 平均合闸速度 | m/s | 0.4~0.8 |
| 直流分量 | % | 50 |

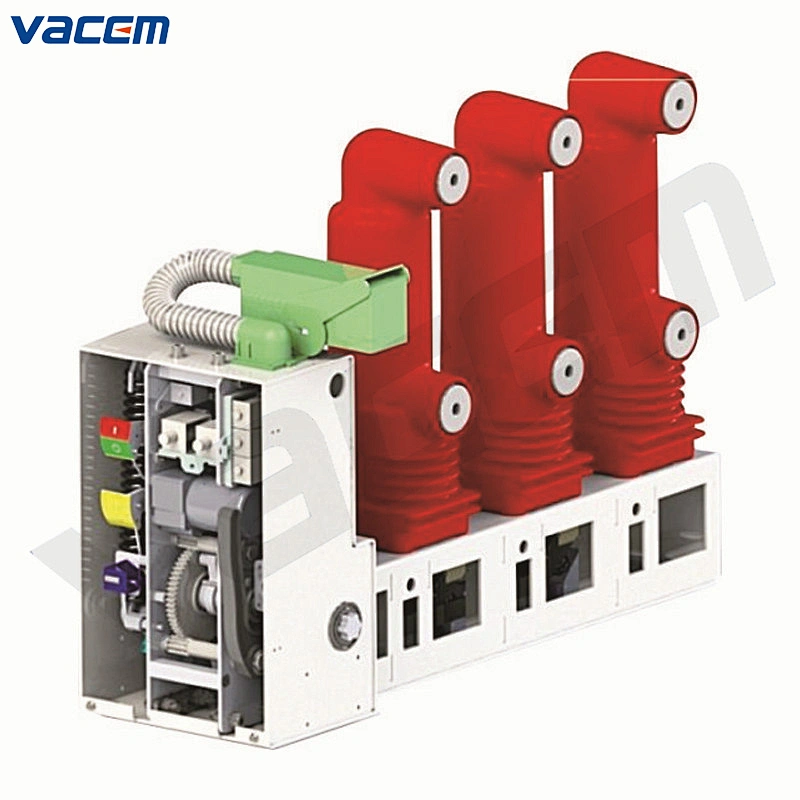

5.产品展示
6.国际博览会
