12kV户外高压真空断路器(柱上开关) (ZW20A)

基本信息

1.概述

    ZW20A-12C型交流高压真空柱上自动重合器，用于交流50Hz,额定电压12kV的三相电力系统中，作为分断、关合负荷电流、过载电流及短路故障电流，是电网控制和保护设备。

2.主要功能特点

    重合器是一种智能化装置，与分段器配合使用可以不依靠另外的控制系统实现配电自动化。

    重合器由断路器（及其操动机构）、控制器及控制电源三部分组成，它除了能跟断路器一样能分、合正常和故障电流之外，在短路故障发生后还能按预先的整定次数进行多次自动重合闸，以便让分段器在重合间隙期内动作隔离故障线路、非故障线路即恢复供电；如果多次重合闸失败，重合器内部合闸闭锁，此时，环网（或称“手拉手”网络）内的另一端、原来处于合闸闭锁的重合器解除闭锁自动合闸，非故障线路能立即恢复供电。电网自动化能在故障发生后，将停电区域限制在最小的范围内，具有很高的社会效益和经济效益。

    本产品实用可靠、功能齐全。控制器采用微处理器，面板采用数字式显示，可以方便地进行人机对话，所有参数连续可调外，新增的GPRS通讯系统功能可以用手机实现分、合闸操作和远程数据通讯功能，可以传输线路参数及设备的运行状态。

    本产品采用ZW20A-12型户外交流高压真空断路器为本体，本体开关采用真空灭弧室灭弧和SF6气体绝缘，箱体采用了气体密封、绝缘结构技术。内部充入的SF6气体不泄漏，弹簧操作机构进行小型化及性能优化设计，动作可靠性优于国内传统的弹簧机构。主导电回路密封于箱体中，具有防爆、防凝露、防污秽，不受外界环境影响的优点，是智能电网控制和保护的首选产品。

3.主要特点

1) 断路器的主回路、操作机构均密封在SF6气体中，不受外界环境影响，达到免维护、寿命长的要求；

2) 可与电子控制器配套，实现断路器遥控、遥测、遥信和遥调功能，满足电网智能化控制的要求；

3) 全新设计的小型化电动弹簧机构，整机零部件数量和操动功耗都降低到最低水平，提高断路器的可靠性和节能。

4) 在箱体顶部安装有防爆装置，即使发生意外故障，也不会泄漏高温气体和飞溅物，确保产品安全可靠。

4.主要技术参数

5.机械特性参数

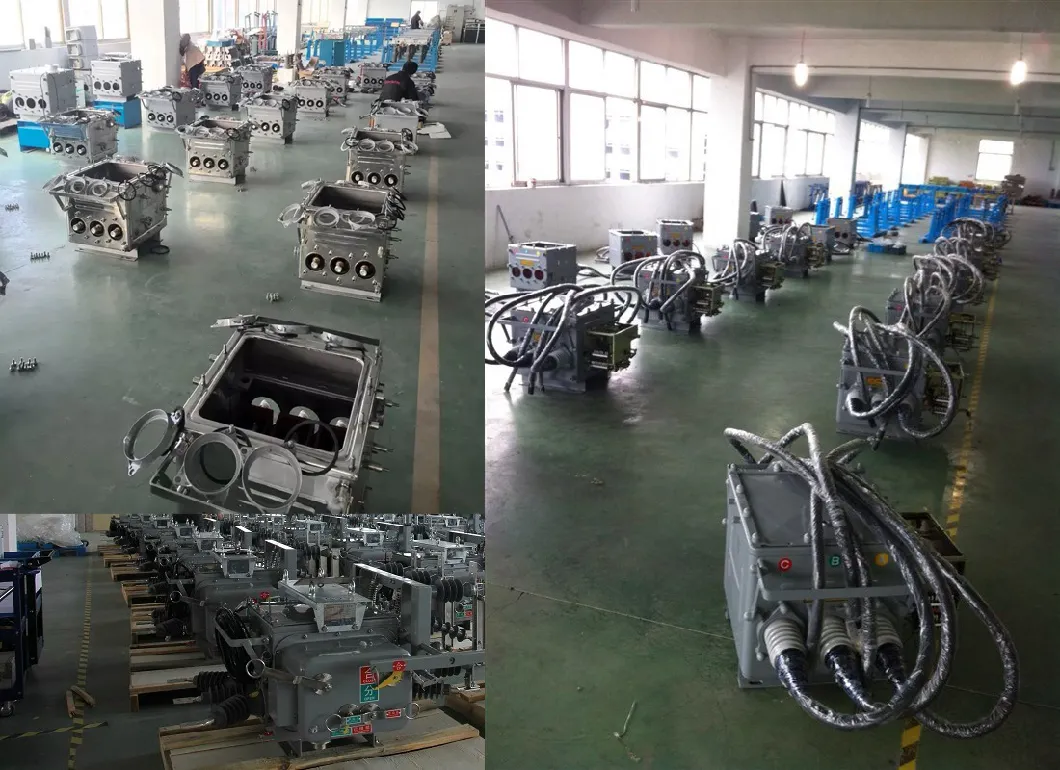

6.产品展示

7.国际博览会
